PA5.8GHz-100W Υψηλής ισχύος ενισχυτής RF για ασύρματη Backhaul & παρακολούθηση

PA5.8GHz-100W Υψηλής ισχύος ενισχυτής RF για ασύρματη Backhaul & παρακολούθηση

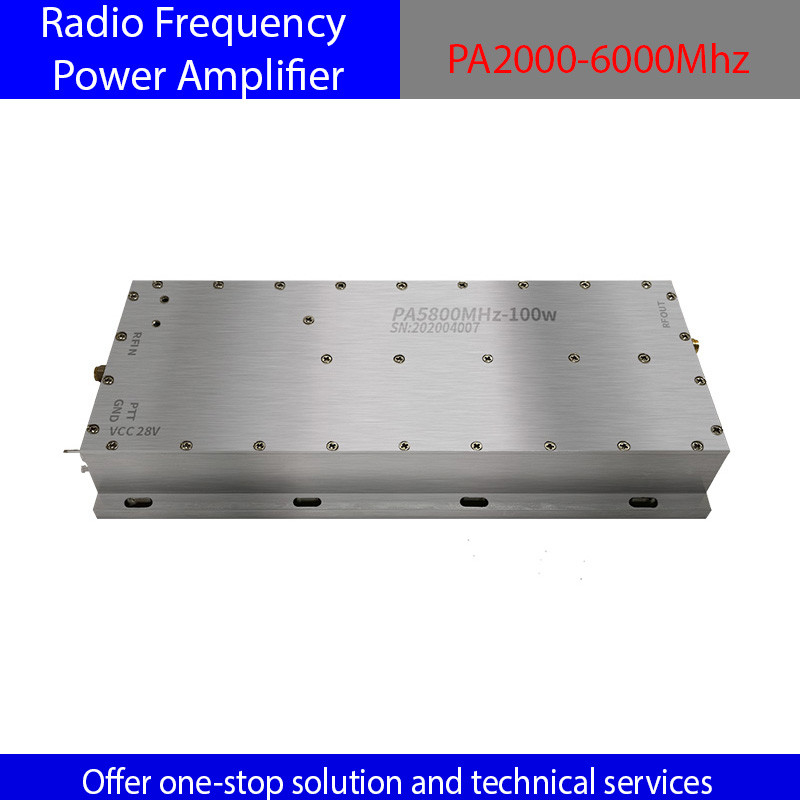

Το PA5.8G-100W είναι μια υψηλής ισχύος μονάδα ραδιοσυχνοτήτων ειδικά σχεδιασμένη για εφαρμογές υψηλής συχνότητας 5,8GHz.ανταποκρίνεται στις απαιτητικές απαιτήσεις του βιομηχανικού τομέα, επικοινωνίας και στρατιωτικών τομέων.

Κεντρικά σημεία επιδόσεων
Ακριβής κάλυψη ζώνης συχνοτήτων: Δραστηριακή συχνότητα κυμαίνεται από 5700 έως 5900 MHz (5.8GHz), κατάλληλη για σενάρια υψηλής συχνότητας, όπως επέκταση Wi-Fi, μετάδοση βίντεο drone και συστήματα ραντάρ.

Υπερ-υψηλή ισχύ εξόδου: ισχύς κορεσμού CW ≥ 100W (≥ 50dBm), παρέχοντας ισχυρή ικανότητα κίνησης σήματος για τη διασφάλιση σταθερότητας στη μετάδοση μεγάλων αποστάσεων.

Μικρός θόρυβος και υψηλή αύξηση: Μικρή αύξηση σήματος ≥ 50 dB, ισχύς εισόδου 1 ± 1 dBm, υποστηρίζει την αποτελεσματική ενίσχυση των ασθενών σημάτων.

Εξαιρετικές επιδόσεις κατά των παρεμβολών: καταστολή θορύβου ≥ 65 dBc, αρμονική ≤ -40 dBc, βελτιώνοντας σημαντικά την καθαρότητα του σήματος και την αξιοπιστία του συστήματος.

Πολλαπλούς μηχανισμούς προστασίας: Ενσωματωμένη προστασία θερμοκρασίας 80 °C και προστασία ανοιχτού κυκλώματος για την πρόληψη υπερφόρτωσης ή ζημιών που προκαλούνται από υψηλή θερμοκρασία.

Σχεδιασμός διεπαφής και ελέγχου
Διασύνδεση ραδιοσυχνοτήτων: Πρότυπη διασύνδεση τύπου SMA-F, υψηλής συμβατότητας, που εξασφαλίζει σταθερή μετάδοση σήματος.

Διαμόρφωση τροφοδοσίας: τροφοδοσία συνεχούς ρεύματος 28V (μέγιστη τάση αντοχής +31V), χρησιμοποιώντας διεπαφή ενσωματωμένου πυρήνα, βελτιστοποιώντας το φίλτρο τροφοδοσίας και τη σταθερότητα.

Διανοητικός έλεγχος διακόπτη: Ο ενισχυτής ισχύος έχει ρυθμιστεί ως προεπιλεγμένο σε κατάσταση.

Δομή και εγκατάσταση
Σύνθετος σχεδιασμός: Οι συνολικές διαστάσεις είναι μόνο 197 × 93,5 × 26,5 mm (εκτός από συνδέσμους), επιτυγχάνοντας τόσο υψηλή ισχύ και αποδοτικότητα χώρου.

Απαιτήσεις θερμικής διάσπασης: Πρέπει να είναι εγκατεστημένο με ειδικό απορροφητήρα θερμότητας για να εξασφαλίζεται η σταθερότητα κατά τη διάρκεια μακροχρόνιας λειτουργίας με υψηλό φορτίο.

Ευρεία προσαρμοστικότητα σε θερμοκρασίες: Το εύρος θερμοκρασίας εργασίας κυμαίνεται από -25 °C έως +55 °C, κατάλληλο για εφαρμογές σε ακραίες συνθήκες.

Τυπικά σενάρια εφαρμογής
Ασύρματη επικοινωνία: Ενίσχυση των σημάτων Wi-Fi 5,8GHz, αναμετάδοσης σταθμού βάσης, backhaul μικροκυμάτων.

Ράδαρ και παρακολούθηση: τηλεοπτική μετάδοση UAV, ραντάρ ασφαλείας, σύστημα ελέγχου εναέριας κυκλοφορίας.

Δοκιμή και μέτρηση: Δοκιμή εξοπλισμού ραδιοσυχνοτήτων, επέκταση ισχύος της πηγής σήματος.

Στρατιωτική ηλεκτρονική: ηλεκτρονικά αντίμετρα, εξοπλισμός τακτικής επικοινωνίας.
