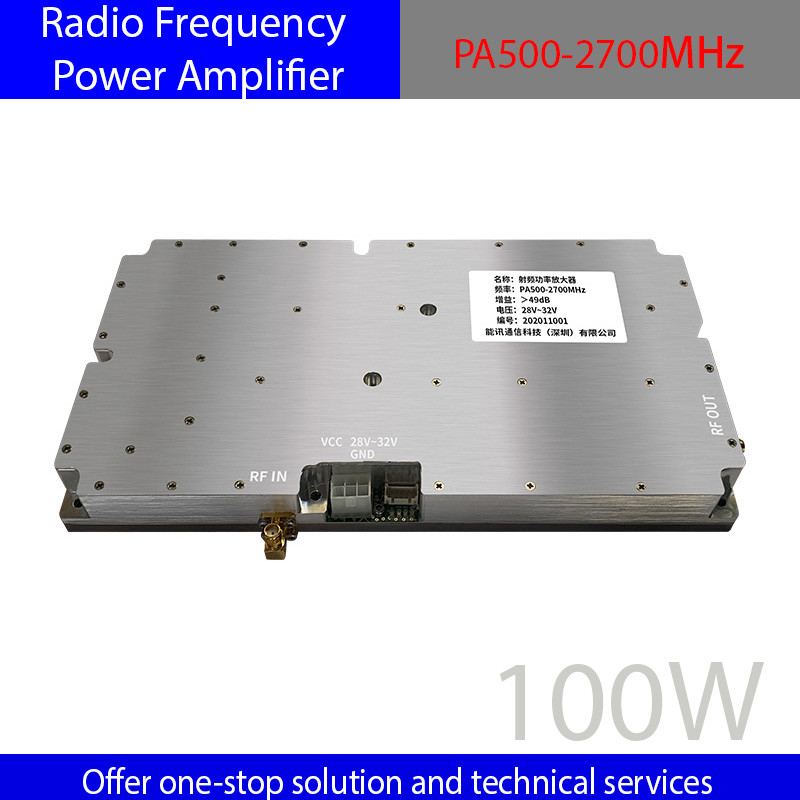

PA500-2700MHz 100W RF ενισχυτής SMA-F RF Εισερχόμενη διεπαφή Σύνθετη δομή

Name: PA500-2700MHz 100W RF ενισχυτής SMA-F RF Εισερχόμενη διεπαφή Σύνθετη δομή
Brand: Nengxun Communication Technology Co.,Ltd.
SKU: Δελτίο ΕΚΑΧ, αριθ.
Price: 2,250.00 USD
Availability: InStock

Λεπτομέρειες προιόντος

Τόπος καταγωγής: Κίνα

Μάρκα: NENGXUN

Αριθμό μοντέλου: Δελτίο ΕΚΑΧ, αριθ.

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1

Συσκευασία λεπτομέρειες: ≤210*101*28,5 Μονάδα: mm

Χρόνος παράδοσης: 7 ημέρες

Όροι πληρωμής: Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram

Δυνατότητα προσφοράς: 10000

Πάρτε την καλύτερη τιμή

Λεπτομέρειες προιόντος

Περιγραφή προϊόντων

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Σύνθετη δομή 100W RF ενισχυτής, Ενεργοποιητής ακτινοβολίας, 500-2700MHz RF ενισχυτής


συχνότητα λειτουργίας:	500MHz ~ 2700MHz	Κέρδος:	≥50dB
Δύναμη εισόδου:	3±2 dBm	Μέγιστη εισαγωγή:	+10dBm
Δύναμη κορεσμού CW εξόδου:	≤100W	Πλατνότητα αύξησης εντός της ζώνης:	≤4±1dB
Προστασία από θερμοκρασία:	Προστασία 80 μοιρών	ρεύμα λειτουργίας:	≤ 11,5A
Εισερχόμενο Port Standing Wave:	≤2.0	Απορρίπτεται η ακαταστασία:	≥ 65dBc
Αρμονική καταστολή:	≥-10dBc	Διασύνδεση εισόδου ραδιοσυχνοτήτων:	Sma-φ
Διασύνδεση εξόδου ραδιοσυχνοτήτων:	Sma-φ	Διασύνδεση τροφοδοσίας 32V:	4.2mm διπλή σειρά πλαισίων 5P
Πύλη διακόπτη PTT ενισχυτή ισχύος:	Ενεργοποιητής ισχύος απενεργοποιημένος από προεπιλογή 3.3-5V ανοιχτός	Αναφορά τροφοδοσίας ηλεκτρικής ενέργειας VCC:	32V/15A
Η τάση VCC Max:	+33V	Συνολική διάσταση χωρίς σύνδεση:	23812825.3Μονάδα: mm
Θερμοκρασία λειτουργίας:	-25C~+55C	Τρόπος εγκατάστασης:	η δοκιμή ενισχυτή ισχύος πρέπει να εγκαταστήσει το ψυγείο

συχνότητα λειτουργίας:	500MHz ~ 2700MHz
Κέρδος:	≥50dB
Δύναμη εισόδου:	3±2 dBm
Μέγιστη εισαγωγή:	+10dBm
Δύναμη κορεσμού CW εξόδου:	≤100W
Πλατνότητα αύξησης εντός της ζώνης:	≤4±1dB
Προστασία από θερμοκρασία:	Προστασία 80 μοιρών
ρεύμα λειτουργίας:	≤ 11,5A
Εισερχόμενο Port Standing Wave:	≤2.0
Απορρίπτεται η ακαταστασία:	≥ 65dBc
Αρμονική καταστολή:	≥-10dBc
Διασύνδεση εισόδου ραδιοσυχνοτήτων:	Sma-φ
Διασύνδεση εξόδου ραδιοσυχνοτήτων:	Sma-φ
Διασύνδεση τροφοδοσίας 32V:	4.2mm διπλή σειρά πλαισίων 5P
Πύλη διακόπτη PTT ενισχυτή ισχύος:	Ενεργοποιητής ισχύος απενεργοποιημένος από προεπιλογή 3.3-5V ανοιχτός
Αναφορά τροφοδοσίας ηλεκτρικής ενέργειας VCC:	32V/15A
Η τάση VCC Max:	+33V
Συνολική διάσταση χωρίς σύνδεση:	23812825.3Μονάδα: mm
Θερμοκρασία λειτουργίας:	-25C~+55C
Τρόπος εγκατάστασης:	η δοκιμή ενισχυτή ισχύος πρέπει να εγκαταστήσει το ψυγείο

PA500-2700MHz 100W RF ενισχυτής SMA-F RF Εισερχόμενη διεπαφή Σύνθετη δομή

PA500-2700MHz 100W RF ενισχυτής ισχύος συσκευή υψηλής ολοκλήρωσης για δοκιμές EMC και ενίσχυση σήματος

Περιγραφή του προϊόντος
Αυτό... PA500-2700Ο ενισχυτής ισχύος 100W RF MHz έχει σχεδιαστεί για επαγγελματική ενίσχυση σήματος, συνδυάζοντας υψηλές επιδόσεις με ισχυρή λειτουργικότητα.

Βασικά χαρακτηριστικά

Υψηλή ολοκλήρωση: Η συμπαγή δομή εξασφαλίζει την απρόσκοπτη ενσωμάτωση σε διάφορα συστήματα.
Δοκιμαστική ικανότητα: Υποστηρίζει δοκιμές ανοχής ισχύος για παθητικά στοιχεία, καλύπτοντας τις ακριβείς ανάγκες μέτρησης.

Ηλεκτρική απόδοση

Συχνότητα και ισχύςΔραστηριοποιείται σε 500MHz ∼2700MHz, παρέχοντας ≥100W ισχύς κορεσμού CW. Επιτυγχάνει κέρδος ≥50dB με ισχύ εισόδου 3±2dBm.
Σταθερότητα σήματος: Διατηρεί επίπεδη τάση κέρδους εντός της ζώνης ≤4±1dB και αναλογία στάσιμων κυμάτων (VSWR) τάσης εισόδου ≤2,0 για συνεπή ενίσχυση του σήματος.
Έλεγχος παρεμβολώνΔυνατότητα: παρέχει ≥65dBc ψευδής καταστολής και ≥-10dBc αρμονική καταστολή, εξασφαλίζοντας καθαρή έξοδο σήματος.
Προστασία & Δύναμη: Εφοδιασμένο με προστασία θερμοκρασίας 80°C και τροφοδοσία 32V/15A (μέγιστο +33V) για αξιόπιστη λειτουργία.

Σχεδιασμός διεπαφής

Θέση τροφοδοσίας 32V:4.2mm διπλή σειρά πλαισίων 5P
Δύναμη & Έλεγχος: Διασύνδεση ισχύος του πυκνωτή τροφοδοσίας 28V και πύλη διακόπτη PTT (προεπιλεγμένη απενεργοποίηση, ενεργοποιημένη από 3,3·5V).

Εφαρμογές

Ιδανικό για δοκιμές ηλεκτρομαγνητικής συμβατότητας EMC και ηλεκτρονικά μέτρα αντιμετώπισης.και απαίτηση εγκατάστασης απορροφητήρα θερμότητας κατά τη διάρκεια της δοκιμής, προσαρμόζεται σε βιομηχανικά, ερευνητικά και επαγγελματικά σενάρια.
